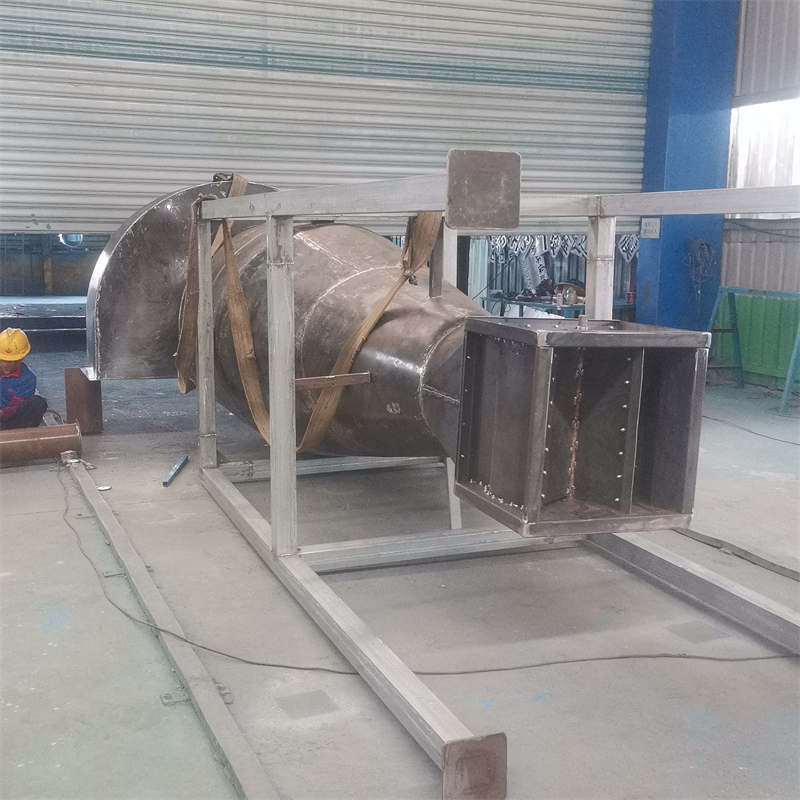

旋風除塵器

利用旋轉氣流產生的離心力使塵粒從氣體中分離出來的設備。 特點：結構簡單、占地面積小，操作維修方便，壓力損失中等，動力消耗不大，操作可靠，適應高溫高濃度的氣體，一般收塵效率約為60％~90 ％，適用于收集大于10 μm的粉塵。

缺點：

捕集微粒小于5微米的效率不高。

 一、構造及原理

1、旋風除塵器結構 普通旋風除塵器是由以下等部分組成 排氣管 進氣管 筒體 錐體 旋風除塵器的工作原理 含塵氣流由進口沿切線方向進入除塵器后，沿器壁由上而下作旋轉運動，這股旋轉向下的氣流稱為外渦旋（外渦流），外渦旋到達錐體底部轉而沿軸心向上旋轉，經排出管排出。這股向上旋轉的氣流稱為內渦旋（內渦流）。外渦旋和內渦旋的旋轉方向相同，含塵氣流作旋轉運動時，塵粒在慣性離心力推動下移向外壁，到達外壁的塵粒在氣流和重力共同作用下沿壁面落入灰斗。 氣流從除塵器頂部向下高速旋轉時，頂部壓力下降，一部分氣流會帶著細塵粒沿外壁面旋轉向上，到達頂部后，再沿排出管旋轉向下，從排出管排出。這股旋轉向上的氣流稱為上渦旋。 a. 直入切向進入式 b. 蝸殼切向進入式 c. 軸向進入式 二、旋風除塵器類型

1、進氣方式分 切向進入式 軸向進入式

2、按結構形式分： 由多個相同構造形狀和尺寸的小型旋風除塵器（又叫旋風子）組合在一個殼體內并聯(lián)使用。具有處理風量大, 除塵效率較高的特點。

（1）多管旋風除塵器 多管旋風除塵器 設有旁路分離室, 利用上旋渦分離粉塵, 從而提高除塵效率. 為了使除塵器頂部空間形成明顯的上旋渦, 進氣口上沿離頂蓋要相距一定的距離。 （2）旁路式旋風除塵器 它是一種具有呈倒錐體形狀的錐體, 并在錐體的底部裝有反射屏的
